Suez EDI Modülleri
“SUEZ E-Cell EDI modülleri ile kimyasal kullanmadan 16 MΩ·cm üzerinde ultra saf su üretin. Düşük enerji tüketimi, %97 geri kazanım ve modüler MK-3-3X serisiyle prosesinize tam uyum sağlayın. İlaçtan yarı iletkene tüm kritik sektörlerde kesintisiz saflık, minimum bakım yükü!”
Su arıtma teknolojileri kimyasalsız, enerji tasarruflu çözümlere hızla evrilirken, SUEZ E-Cell elektrodeiyonizasyon (EDI) yığınları yüksek saflıkta su üretiminde küresel ölçekte standart belirleyici hâle geldi. E-Cell tasarımı, iyon değiştirme reçinesiyle iyon seçici membranları birleştirip sürekli elektrik akımı uygulayarak > 16 MΩ·cm dirençte su sağlar; böylece klasik karışık yatak reçine sistemlerinin rejenerasyon duruşlarını ortadan kaldırır.
SUEZ E-Cell Modüllerinin Temel Özellikleri

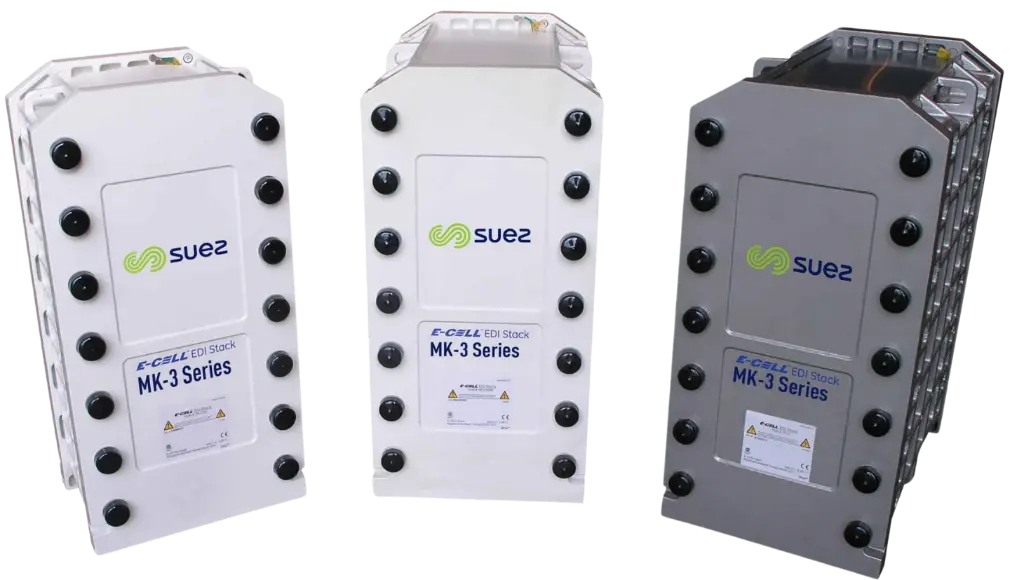

Güncel portföyde öne çıkan MK-3, MK-3 PharmHT ve 3X yığınları yer alır. MK-3 yığını 3,4 m³/sa nominal debisi ve 0,13 – 0,26 kWh/m³ tipik enerji tüketimiyle düşük işletme maliyeti sunar. 2023’te tanıtılan 3X yığını ise 5 m³/sa debiye çıkarken aynı ≥ 16 MΩ·cm saflığı korur.
Öne Çıkan Performans Parametreleri
- Silika giderimi : %96-99 (≤ 5 ppb)
- Bor giderimi : %95+
- Geri kazanım : %95-97
- İşletme voltajı : 0-300 VDC (3X modelinde 0-400 VDC)
| Model | Nominal Debi (m³/sa) | Enerji Tüketimi (kWh/m³) | Silika Çıkışı (ppb) | Sanitizasyon | Boyut (GxYxD cm) |
|---|---|---|---|---|---|
| MK-3 | 3,4 | 0,13-0,26 | ≤ 5 | Opsiyonel sıcak su | 30 × 61 × 48 |
| MK-3 PharmHT | 3,4 | < 0,30 | ≤ 5 | 85 °C/160 döngü | benzer |
| 3X | 5,0 | 0,15-0,28* | ≤ 5 | Standart | 30 × 61 × 72 |
*Winflows projeksiyonuna bağlıdır.

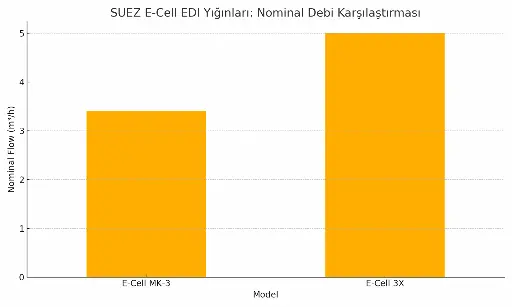

Grafik: Üstteki çubuk grafikte MK-3 ve 3X yığınlarının nominal debi karşılaştırmasını görebilirsiniz; daha yüksek akış kapasitesi ölçek ekonomi avantajı yaratırken enerji yoğunluğu minimal düzeyde kalır.
Nasıl Çalışır? Elektrodeiyonizasyon Mekaniği
RO permeatındaki çözünmüş iyonlar, E-Cell yığınında alternatif olarak dizilmiş daimi iyon değiştirme reçinesi ve anion/kation seçici membran katmanlarından geçer. DC akım, reçinede tutulan iyonları çekerek konsantre kanala yönlendirir. Böylece:
- İyon göçü : Coulomb kuvvetiyle iyonlar membranı kat eder.
- Reçine rejenerasyonu : Elektrik alanı reçineyi sürekli yeniler, kimyasal asit/kaustik gerekmez.
- Karşı-akım konsantre tasarımı daha yüksek sertlik toleransı sağlar.
Kullanım Alanları ve Sektörel Uyum
- Yarı İletken & Mikroelektronik – sub-ppb iyon kontrolü.
- İlaç & Biyoteknoloji – USP/EP saflığında, sıcak suyla sanitizable PharmHT modelleri.
- Enerji Santralleri – yüksek basınç kazan besi suyu, kondensat parlatma.
- Yeşil Hidrojen – elektrolizör koruması için organik-serbest su.
- Gıda-İçecek – buhar üretimi ve proses hattı durulama.
Seçim Kriterleri — Doğru Modülü Belirlemek
Bir E-Cell yığını seçerken:
- Nominal debi gereksinimine göre MK-3 (3,4 m³/sa) veya 3X (5 m³/sa).
- Sertlik & silika seviyeleri; karşı-akım akış tasarımı sertlik toleransını artırır.
- Sıcak su sanitizasyonu ihtiyacı (PharmHT).
- Enerji bütçesi ve geri kazanım hedefleri.
- Entegrasyon kolaylığı: brine enjeksiyonu gerekmemesi, düşük basınç düşümü (1,4-2,8 bar).
Bakım ve Operasyon
E-Cell sistemleri kimyasal rejenerasyon, brine tankı ve karmaşık geri dolaşım pompaları gerektirmez. Rutin bakım şu adımlarla sınırlıdır:
- Besleme SDI’sı < 1 tuttuğunuz sürece reçine yıpranması minimaldir.
- 5 µm kartuş filtresi – ucuz ama kritik ilk savunma.
- Yıllık elektrot bağlantı kontrolü; yığın cıvataları fabrikada tork-kontrollü.
Avantajlar & Dezavantajlar
Avantajlar
- Sürekli üretim, dur-kalk yok
- Kimyasalsız, çevre dostu işletme
- %95+ su geri kazanımı → atık su az
- Düşük enerji tüketimi (0,13-0,26 kWh/m³)
Dezavantajlar
- Başlangıç yatırım maliyeti iyon değişimden yüksek
- RO ön arıtması şart; SDI < 1
- Yüksek silika/yüksek sertlik besiler için performans sınırları
Yedek Ekipman ve Entegrasyon
Bir EDI hattı genellikle şu ekipmanları içerir:
- RO Ünitesi – minimum 2-kademeli tasarım önerilir.
- Degazör – CO₂ seviyesini < 5 ppm tutmak için.
- DC Güç Kaynağı – 0-300/400 V, PWM kontrollü.
- PLC & SCADA – SUEZ standart sistemlerde Siemens S1200 PLC & HMI gelir.
Modül Modelleri ve Kapasiteler
Sistem bazında SUEZ MK-3 serisi, 1-12 yığın arasında ölçeklenerek 3,4 → 40,8 m³/sa ürün debileri sunar. Yüksek debi gerektiren tesisler enerji verimliliğini koruyarak modüler genişleme avantajı elde eder.
Proses ve Sektör Örnekleri
| Sektör | Tipik Proses | E-Cell Rolü | Kritik Parametre |
|---|---|---|---|
| Yarı İletken | Wafer durulama | Son parlatma | ≤ 2 ppb Na⁺ |
| İlaç | WFI & USP sınıfı su | Sürekli üretim | 85 °C sanitizasyon |
| Güç | HP kazan besisi | Kazan koruma | SiO₂ < 5 ppb |
| Yeşil H₂ | PEM elektrolizör | Katyon uzaklaştırma | R > 15 MΩ·cm |
| Gıda | İçecek formülasyonu | Proses suyu | Cl⁻ < 0,5 ppm |
Sık Sorulan Sorular
E-Cell modülleri asit/kaustik ile rejenerasyona ihtiyaç duyar mı?
Hayır. Elektrik alanı reçineyi çevrim içi yeniler, kimyasal maliyeti ve güvenlik riskini ortadan kaldırır.
RO permeatı dışında besleme kaynağı kullanabilir miyim?
Yığın koruması için SDI<1 ve silika<1 ppm şarttır. RO dışındaki kaynaklar genelde bu şartı sağlamaz.
Çıkış rezistivitesi garanti ediliyor mu?
Winflows™/E-Calc™ projeksiyonuna göre ≥ 16 MΩ·cm garanti verilir.
Enerji tüketimi neden bu kadar düşük?
Düşük voltaj (50-80 V) ve yüksek kurtarım tasarımı sayesinde kWh/m³ değeri klasik karışık yatak sistemlerine göre %60’a varan tasarruf sağlar.
PharmHT modeli hangi sıcaklıkta sanitizable?
185 °F / 85 °C’ye kadar; validasyon sertifikaları mevcuttur.
